Большинство пожаров и аварий в электроустановках происходит не из-за заводского брака оборудования, а из-за ошибок при монтаже. Знание типичных нарушений позволяет предотвратить опасные ситуации и обеспечить долговечность электрической системы.
Неправильный выбор номинала устройств под фактическую нагрузку линии
Завышение номинала электроустановочных изделий относительно защищающего их автомата создаёт ложное ощущение запаса прочности, но на деле приводит к обратному эффекту. Когда розетка, рассчитанная на 16 А, подключена к линии с автоматом на 25 А, защита не сработает при перегрузке самой розетки — её контакты начнут греться и разрушаться раньше, чем отключится автомат.
Обратная ситуация тоже встречается: мощное оборудование подключают через розетку с заниженным номиналом просто потому, что она была под рукой. Электрочайник мощностью 2,5 кВт через розетку на 6 А работать будет, но контакты при токе около 11 А окажутся в режиме постоянной перегрузки. Через несколько месяцев такой эксплуатации пластик корпуса оплавляется, контакты обугливаются, и дело заканчивается либо потерей контакта, либо возгоранием.
Ключевой принцип: номинал розетки или выключателя должен соответствовать номиналу защитного автомата данной линии или превышать его. Для линии с автоматом 16 А выбирают розетки на 16 А, для автомата 25 А — розетки на 25 А или 32 А. Это обеспечивает срабатывание защиты до того, как установочное изделие окажется в опасном температурном режиме.
Нарушение технологии зажима контактов и последствия слабой затяжки
Слабая затяжка винтовых зажимов — самая распространённая причина локальных перегревов в электроустановках. Недостаточное усилие создаёт переходное сопротивление в месте контакта, которое превращает соединение в миниатюрный нагреватель. При токе 10 А плохой контакт может нагреваться до 150-200°С, тогда как окружающий пластик начинает терять свойства уже при 90-100°С.
Процесс развивается постепенно, словно медленное тление. Сначала лёгкий нагрев окисляет поверхность контакта, увеличивая сопротивление. Повышенное сопротивление усиливает нагрев, который провоцирует дальнейшее окисление и ослабление зажима из-за температурного расширения материалов. Через несколько месяцев место соединения превращается в источник постоянного тепловыделения, а через год-два может произойти оплавление изоляции или возгорание.
Правильная технология требует затяжки винтов с нормированным усилием, которое для бытовых установочных изделий составляет 0,8-1,2 Нм. Профессиональные монтажники используют динамометрические отвёртки, но на практике достаточно затянуть винт до упора с умеренным усилием руки, после чего проверить надёжность соединения лёгким подёргиванием провода. Многожильные провода перед зажимом обжимаются наконечниками НШВИ, что предотвращает расползание жил и обеспечивает стабильность контакта.
Ошибки при подключении защитного заземления и зануления
Путаница между нулевым рабочим и нулевым защитным проводником приводит к ситуациям, когда корпус оборудования оказывается под напряжением. Классический пример: в розетке заземляющий контакт подключён не к PE-проводнику, а к нулевому рабочему проводу. При обрыве нуля в щитке на корпусе всех заземлённых приборов появляется фазное напряжение.
Другая опасная практика — использование в качестве заземления водопроводных или отопительных труб в зданиях без системы уравнивания потенциалов. Современные коммуникации часто содержат пластиковые вставки, которые разрывают электрическую цепь и делают такое заземление фиктивным. Более того, при авариях в соседних квартирах по трубам могут передаваться опасные потенциалы, превращая всю систему в источник угрозы.
В трёхпроводной системе TN-C-S критически важно не перепутать PEN-проводник на вводе с последующим разделением на PE и N. Повторное объединение этих проводников после точки разделения создаёт контуры, по которым текут уравнительные токи, вызывающие ложные срабатывания УЗО и создающие помехи в работе чувствительного оборудования.
Использование неподходящих материалов для соединения разнородных металлов
Прямой контакт меди с алюминием запускает гальваническую коррозию, которая за 2-3 года способна полностью разрушить соединение. Влага из воздуха создаёт электролит, в котором алюминий выступает анодом и постепенно разрушается, превращаясь в рыхлый оксид. Соединение теряет проводимость, начинает греться, и цикл замыкается.
Для соединения медных и алюминиевых проводников применяются специальные клеммы с промежуточными пластинами или контактная паста, которая вытесняет влагу и кислород. Альтернативный вариант — латунные зажимы, которые совместимы с обоими металлами. Игнорирование этого требования особенно опасно в силовых цепях с большими токами, где скорость деградации контакта пропорциональна тепловыделению.
Игнорирование требований к степени защиты корпуса в зависимости от условий эксплуатации
Установка розеток с защитой IP20 в ванных комнатах, подвалах или на открытых террасах гарантирует их быстрый выход из строя. Влага проникает внутрь корпуса, конденсируется на токоведущих частях и создаёт пути утечки тока. Сначала это проявляется как покалывание при касании, затем начинается коррозия контактов, и заканчивается всё коротким замыканием или поражением человека электрическим током.
Для влажных помещений требуются изделия не ниже IP44, для улицы — IP54 и выше. Цифры маркировки обозначают конкретный уровень защиты: первая — от твёрдых частиц, вторая — от воды. Розетка IP44 защищена от брызг с любого направления, IP54 — от струй воды и пыли. Установка правильного класса защиты продлевает срок службы изделий в разы и исключает аварийные ситуации.
В производственных помещениях с высокими температурами стандартные пластиковые корпуса деформируются и теряют защитные свойства. Здесь применяются изделия в металлических или термостойких корпусах, рассчитанные на работу при температурах до 70-90°С. Выбор делается не по принципу «подешевле», а строго по условиям конкретного места установки.
Отсутствие маркировки и несоблюдение фазировки при групповом монтаже

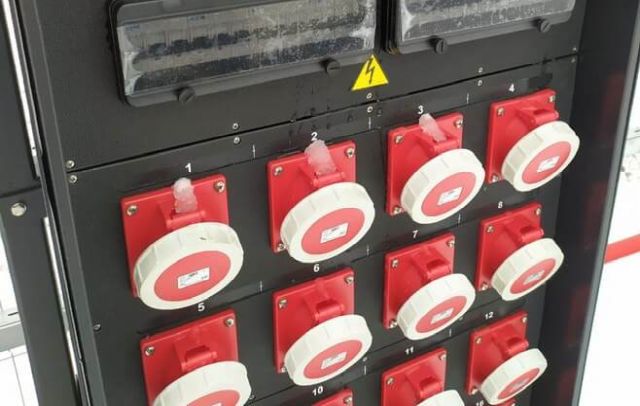

В распределительном щите с двумя десятками автоматов отсутствие маркировки превращает любое обслуживание в лотерею. Поиск нужной линии занимает часы, а вероятность отключить не ту группу при ремонте стремится к единице. Профессиональный монтаж предполагает маркировку каждого проводника биркой с номером линии и назначением, дублированную надписью на дверце щитка.
Несоблюдение фазировки при подключении трёхфазного оборудования приводит к его работе в обратном направлении или с пониженной мощностью. Для асинхронных двигателей неправильное чередование фаз меняет направление вращения, что критично для насосов, вентиляторов и станков. Проверка фазировки индикатором последовательности фаз занимает минуту, но предотвращает часы переделок и возможные повреждения механизмов.
Автор: Игорь Назаренко
